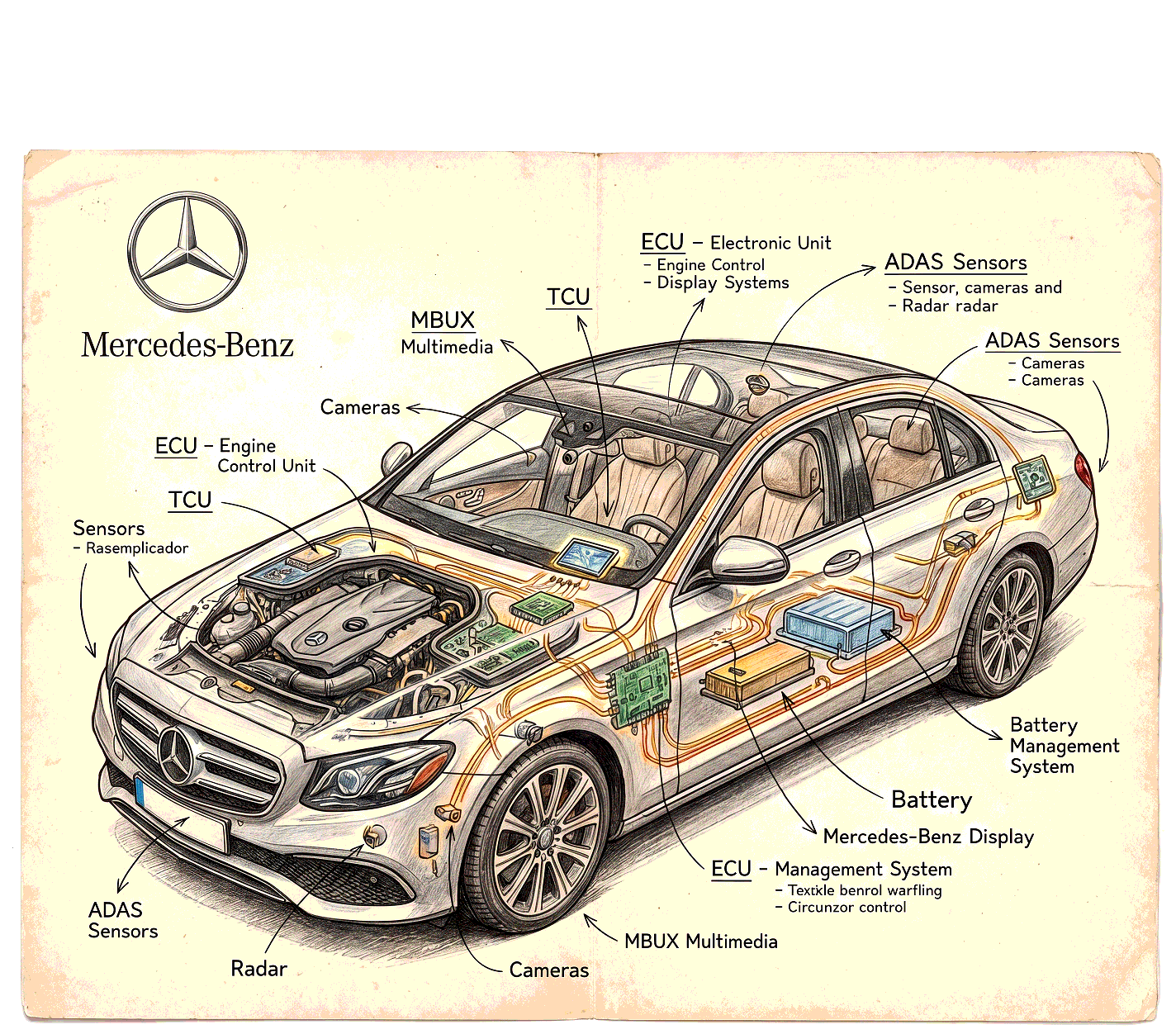

Процедуры качественного ремонта

1. Внешний осмотр: Запах горелого, вздувшиеся микросхемы, зеленый налет (окислы) в пинах разъема. Если из разъема при отключении капнуло масло — характер повреждений ясен.
2. Вскрытие: Корпус на герметике вскрывается всегда с нагревом и очень аккуратно. Довольно часто нам приносят поврежденные платы после варварского вскрытия - "умельцы" сносят элементы, установленные на краю платы, умудряются уничтожить дорожки и верхний слой под маской, повредить выводы микросхем.
3. Дефектовка платы - Аутопсия: После вскрытия производится тщательный осмотр - под микроскопом осматривается вся элементная база платы, проверяются контактные площадки, переходные отверстия и целостность дорожек.
4. Проверка «слабых звеньев» с помощью оборудования: В зависимости от задачи выполняется компонентная проверка элементной базы платы

• Защитные диоды, конденсаторы, резисторы и сборки.
• Силовые ключи (MOSFET-транзисторы) управления клапанами.
• Драйверы форсунок (обычно это мощные чипы, припаянные к теплоотводящему слою платы). На бензиновых двигателях часто выгорают драйверы катушек зажигания.
• Маркировка подтеков электролита из конденсаторов (хотя на автоэлектронике это реже, чем в бытовой технике).
• Работа с протоколами для внутрисистемной связи (SPI - Serial Peripheral Interface используется для настройки и управления специализированными автомобильными микросхемами, такими как драйверы соленоидов или интерфейсные IC для кузовной электроники. Это позволяет центральному микроконтроллеру (MCU) эффективно управлять периферией). Иногда через SPI подключают внешние CAN-трансиверы — это микросхемы, которые как раз переводят внутренний язык SPI в автомобильную сеть CAN. Проверка SPI интерфейса обычно включает два основных этапа: проверку физических сигналов и проверку логики передачи данных.

5. Типовые операции по замене компонентов: Это тонкая работа с использованием технологичного оборудования и качественных материалов.

• Замена драйвера форсунок: Часто выходят из строя специализированные чипы управления (например, Bosch/ST/TDK). Они припаяны площадкой к плате (для отвода тепла). Нужно аккуратно выпаять чип, не оторвав «пятаки» платы, и посадить новый.
• Восстановление контактных площадок разъема: Если пины сгнили от масла или воды. Зачищаются до меди, покрываются лаком, иногда впаиваются кембрики-удлинители.
• Замена EEPROM/Flash памяти: Если проблема чисто программная (слетела прошивка, разрушился сектор памяти) или блок был залит, а данные иммобилайзера хранятся в микросхеме памяти. Мастер выпаивает микросхему (обычно 8-ногая SOIC), считывает дамп на программаторе, переливает данные в новую микросхему и впаивает её обратно.
• Удаление «масляной чумы»: Плата отмывается в ультразвуковой ванне со специальным составом (изопропиловый спирт или спецраствор), затем продувается сжатым воздухом и сушится.

6. Программирование:

Если плата физически восстановлена, а прошивка и данные целы, часто достаточно просто подключить блок обратно — машина заведется. Но иногда после серьезного КЗ сбивается контрольная сумма или стирается история адаптаций. Тогда требуется:

1. Подключение дилерским сканером (Xentry/ Vediamo/ Monaco).
2. Обновление прошивки (Flash) до актуальной версии.
3. Сброс адаптаций смесеобразования и проведение процедуры обучения (адаптация дроссельной заслонки, положения EGR и т.д.).

Если родной блок разбит/сгорел в хлам, покупается б/у блок с такой же маркировкой. Но просто поставить его нельзя: он привязан к VIN старого автомобиля и в нем другие данные.

1. Virginize («Очистка»): На столе подключаемся к б/у блоку через программатор (Abrites, KT200, Flex, PCMFlash) и считываем данные. В служебной области памяти затираются данные иммобилайзера, VIN, ключи. Блок становится «девственным» (девственный).
2. Адаптация на машине: Девственный блок ставится на автомобиль. С помощью Xentry проводится процедура «Adaptation/Personalization» ECU. прописывается VIN автомобиля, программируются ключи зажигания, синхронизируется с EZS (замком зажигания) и ESP. Только после этого разрешается запуск.

7. Сложные случаи и «Подводные камни»:

• Блоки с криптозащитой (TPM): Новые поколения моторов (OM654, M256, MBUX-эра) используют продвинутую криптографию. С 2020+ виргинизация сильно усложнена, часто невозможна без доступа к онлайн-серверу производителя (DoIP-диагностика). Ремонт таких блоков становится уделом официальных дилеров и узких спецов с подписками.
• Ремонт своими руками: Огромный риск - если перепутать полярность при прозвонке или неаккуратно снять BGA-чип, блок умрет окончательно.
• Восстановление корпуса: После вскрытия блок нужно обязательно герметично склеить обратно, используя специальный полиуретановый герметик-клей. Обычный силикон (уксусный) разъест плату и дорожки за полгода.

Это бич моделей W204, W212, W207, W166 (примерно 2007–2015 гг.).

• Суть проблемы: В замке зажигания (Keyless Go) или блоке ESL стоит маленький электромоторчик и концевики. При попытке запуска мотор должен вытолкнуть фиксатор руля. Со временем пластиковые шестерни изнашиваются или ломаются, а концевик загрязняется.
• Симптом: Ключ поворачивается, приборка загорается, но стартер молчит. Или на экране надпись «Неисправность рулевого управления, не вынимайте ключ». Машина считает, что блокировка руля не снята, и запрещает запуск.
• Особенность: Блок ELV (ESL) имеет свой H-мост и прошивку. Если просто подать питание на стартер в обход, руль останется заблокированным механически. Ремонт — замена моторчика или программатора эмуляции блокировки (эмулятор).

Это, без преувеличения, кошмар большинства владельцев Mercedes начала 2000–2010-х (W203, W211, W220, W164) и более свежих машин. SAM — это распределенные блоки управления бортовой электроникой с .

• Передний SAM (под капотом): Часто заливается водой из-за забитых дренажей под лобовым стеклом или негерметичного уплотнителя блока. Вода попадает на плату, вызывает электролиз и гниение контактов. Симптомы: отказ фар, поворотников, стеклоомывателей, гудка, вентиляторов охлаждения. Машина может «ожить» ночью и включить фары/дворники сама (из-за паразитных связей по влажной плате).
• Задний SAM (в багажнике, ниша под запаску): Хроническая болезнь универсалов (W211/S211, W212/S212). Вода в багажнике (протекает уплотнитель фонаря, лючка или дренаж люка) заливает блок. Отказывают габариты, стоп-сигналы, замок крышки багажника, система подсоса воздуха в пневмоподвеске (компрессор не включается). Блок расположен в самой нижней точке, поэтому, при попадании влаги через негерметичный уплотнитель, превращается в «аквариум».

• Центральный процессор (NEC/V850):
• Главный чип отваливается от платы (BGA-пайка). Из-за цикличных нагревов-охлаждений бессвинцовые шары припоя трескаются.
• Симптом: Панель то работает, то гаснет (черный экран на ходу), пропадают все стрелки и индикаторы. Лечение - реболлинг или замена.
• Локация: W221 S-класс (черный экран — бич), W204 C-класс (моргает приборка).
• Выгорание подсветки матрицы (LED Backlight):
• В этих панелях стоит люминесцентная лампа (CCFL) или ранние светодиоды.
• Симптом: Экран видно только под фонариком под углом (изображение есть, подсветки нет). Часто сгорает драйвер питания подсветки на плате.
• Ошибка «Неисправность подушки безопасности (SRS)» внутри приборки:
• На плату припаян датчик удара/крена (для срабатывания аварийки). Если в машине влажно, плата окисляется именно в этом месте, выдавая ложную ошибку, которую нельзя сбросить. Лечится удалением лака и перепайкой датчика.
• Звуковая катушка (Зуммер/Буззер):
• Внутри панели стоит пищалка для поворотников и парктроников. Часто залипает и перестает пищать. Если отказал зуммер — вы не услышите критических предупреждений.

• Артефакты изображения и «снег»:
• Высокоскоростная LVDS-видеолиния, идущая от головного устройства (или спецвычислителя) к дисплею, боится помех. При плохом контакте разъема (оранжевый Fakra-кабель) появляются зеленые пиксели или рябь.
• Самопроизвольные перезагрузки (Boot Loop):
• Приборная панель загружается 30 секунд, тухнет, и так по кругу. Часто виновата не сама приборка, а «умный» блок питания, либо ошибка контрольной суммы Flash-памяти. Лечится перепрошивкой через DoIP (Diagnosis over Internet Protocol), просто так не обновить.
• Интеграция с батареей:
• Эти панели — первые потребители при просадке напряжения. Если машина долго стояла или старый слабый АКБ, первым делом вылетит ошибка «12V Battery Critical» и отключится панель/MBUX, хотя двигатель крутит.

1. Дисплей приборной панели (IC Display, A40/8): Это просто монитор высокого разрешения. Тупая железка, без мозгов. Принимает видеопоток по LVDS-кабелю. Если он гаснет, рябит или трескается, проблема либо в кабеле, либо в самом дисплее.
2. Головное устройство (Head Unit, HU, A26/17): На W222 это COMAND Online (NTG5), который стоит за центральной консолью или в бардачке. Он отвечает за мультимедиа, навигацию и частично генерирует картинку для центрального экрана.
3. БЛОК ШЛЮЗА И ВЫЧИСЛИТЕЛЬ КОМБИНАЦИИ ПРИБОРОВ (SAM Control Unit / Gateway, N10/6 или N10/8): Вот он, ключевой игрок. Эволюционно это потомок старого переднего SAM, но функционально это — мощнейший компьютер, который прячется под капотом или в салоне (в зависимости от компоновки). В терминах Mercedes его часто называют просто «Блок управления SAM и шлюзом» (Signal Acquisition and Actuation Module + Gateway).

Это центральная мультимедийная система.

• Петля MOST (оптоволокно): В машинах с CD-чейнджером, усилителем Harman Kardon, ТВ-тюнером (до эры MBUX) передача звука шла по оптоволоконному кольцу. Если один из компонентов выходит из строя (часто перестает светить лазер в чейнджере или усилителе из-за влаги/окисления), кольцо разрывается, и COMAND «умирает»: черный экран, нет звука, не работают кнопки. Диагностика в сервисе начинается с включения диагностической заглушки в кольцо MOST вместо CD-чейнджера.
• Блок COMAND/Audio 20 (головное устройство): Внутренний выход из строя из-за перегрева. Проявляется циклической перезагрузкой (бесконечный логотип Мерседес), отказом навигации, неработающим Bluetooth. Часто грешит флеш-память на плате.
• MBUX (последнее поколение): Проблемы «холодных» спаев процессора, отвалы изображения с камер заднего вида («снег» или черный экран). Часто вылетают по CAN-ошибкам связи с приборной панелью из-за сбоя кодировок после онлайн-обновлений «по воздуху» (OTA).

• Шлейф (спиральный кабель): Соединяет неподвижную колонку и вращающийся руль (кнопки, подушка безопасности). Со временем шлейф перетирается.
• Симптомы: Ошибка SRS (подушки), не работают кнопки мультируля, отказ звукового сигнала. Характерный признак — кнопки работают только в прямом положении руля, при повороте пропадают.
• Датчик поворота руля (ESP): Как и на грузовиках, его сбой вызывает ошибки ESP и калибровку нуля. Но на легковых он встроен в блок подрулевых переключателей (SCCM) и часто при замене шлейфа требует сложной адаптации.

• Отказ дверных ручек: В ручки встроены емкостные датчики касания и антенны. Зимой под резиновую накладку попадает вода, замерзает, и датчик «глючит». Машина перестает реагировать на касание для открытия/закрытия (работает только кнопка на ключе). Ремонт — замена накладки или восстановление герметичности.
• Блок Keyless Go (EIS): Сбои в приеме сигнала от ключа в салоне («ключ не обнаружен»), даже если батарейка свежая. Часто виноваты антенны в салоне (под задним сиденьем) или их разъемы.

Внутри гидроблока стоят электромагнитные катушки (соленоиды), которые управляют клапанами. Соединение между штырьками катушек и платой электроники выполнено не пайкой, а ультразвуковой сваркой толстыми алюминиевыми проволоками.

• В чем суть: Из-за постоянных термоциклов (нагрев при работе, остывание) и вибрации алюминий теряет прочность, и сварной контакт отрывается от платы.
• Симптом: Сканер (Xentry) выдает ошибку вроде «Клапан ABS правого переднего: обрыв цепи», «Соленоид NoN: неисправность» или внутреннюю ошибку блока. Симптом очень стабильный — появляется и не пропадает.
• Что важно в ремонте: Пропаять алюминий обычным припоем нельзя. Нужен либо специальный аппарат для переварки (ультразвуковой), либо использование специального флюса и сплава, либо аккуратное крепление микрогильзы/проводника. Попытка зачистить и паять канифолью — пустая трата времени, контакт снова отвалится.

Насос создает давление в системе. Его проблема — износ щеточного электромотора.

• Симптомы:
• Не вращается совсем: Ошибка «Насос ABS: обрыв цепи».
• Не развивает обороты / периодически клинит: Ошибка «Насос ABS: производительность не соответствует». Часто вылезает при самодиагностике после старта двигателя, когда блок делает тест-прокачку.
• Работает, но шумит: Часто предшествует полному отказу.
• Ремонт: Блок разбирается, мотор извлекается. В 70% случаев достаточно:

1. Промыть и смазать втулки якоря.
2. Заменить изношенные графитовые щетки.
3. Почистить коллектор от нагара (ластиком или специальными палочками, не наждачкой!).

• Важно: Если коллектор имеет глубокую канавку, мотор подлежит замене.

Симптомы:

• Ошибка по питанию блока или отсутствие связи.
• Массовая ошибка «обрыв цепи» по всем клапанам одновременно.
• Залипание реле в замкнутом состоянии → блок постоянно потребляет ток → аккумулятор разряжается за ночь, слышно лёгкое жужжание.

Функцию управления питанием клапанов и насоса берут на себя полупроводниковые ключи (транзисторы, MOSFET).
